Содержимое: Каталог Запчастей John Deere :6195M Tractor (Europe Edition, Engine SN 6068UXXXXXX)(Final Tier 4)(Russian) - PC14008 RA Задний мост RAB Центральная часть, задний мост
Корпус дифференциала - ST836623
Сапун, корпус дифференциала - ST832844
Дифференциал в сборе - ST723628
Масляный трубопровод блокировки дифференциала, с MFWD, задний, трансмиссия PowrQuad™ или CommandQuad™ - ST832967
Маслопроводы устройства блокировки дифференциала, без механизма медленного хода, PowrQuad™ - ST450501
Маслопроводы устройства блокировки дифференциала, с механизмом медленного хода, PowrQuad™ - ST705226
Блокировка дифференциала, масляные трубопроводы MFWD, CommandQuad™ - ST853741
Маслопроводы, дифференциал - ST723682
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия PowrQuad™, без пневматического тормоза прицепа - ST723217
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия PowrQuad™, с пневматическим тормозом прицепа - ST723211
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия CommandQuad™, без пневматического тормоза прицепа - ST832979
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия CommandQuad™, с пневматическим тормозом прицепа - ST832989
Зажим, тянуще-толкающий трос, вспомогательный тормоз - ST723145
Тормозные диски, задний мост - ST807701
Маслопроводы, ножной тормоз - ST833147
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа, с тормозом переднего моста, с гидравлическим тормозом прицепа - ST723116
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа, с гидравлическим тормозом прицепа - ST731028
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с тормозом переднего моста, с гидравлическим тормозом прицепа - ST731029
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с гидравлическим тормозом прицепа - ST730720
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа, с тормозом переднего моста - ST723106
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа - ST731023
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с тормозом переднего моста - ST731030
Выпускные магистрали магистрали сервоуправления, ножной тормоз - ST730722
Переходной фитинг, быстросъемные соединители - ST723088
Задний мост, с фланцем - ST875376
Задний мост, с фланцем - ST875379
Шестерня, главная передача - ST831812
Крепежные детали, задний мост - ST836783

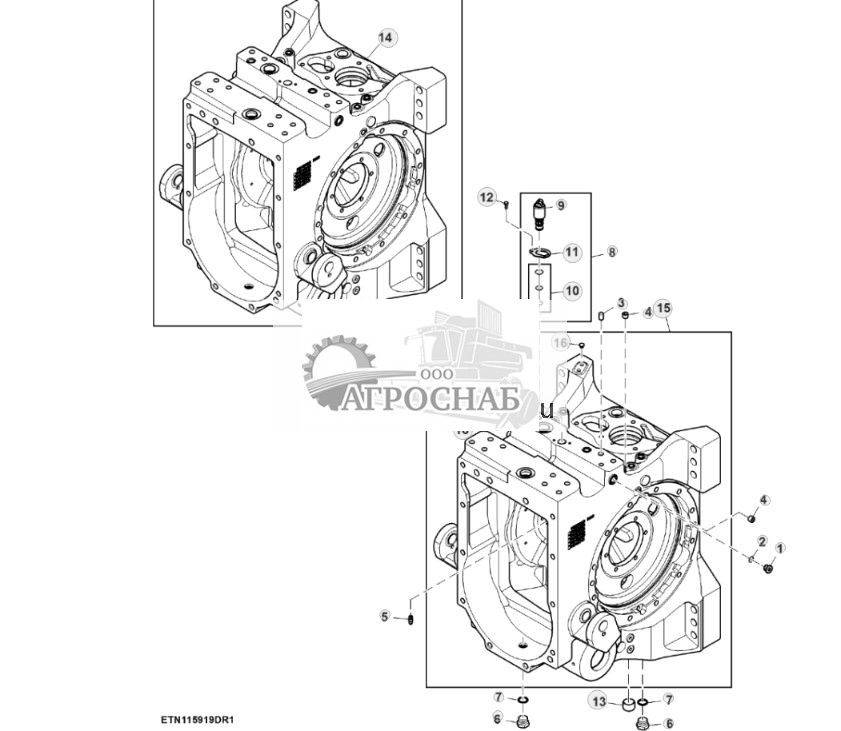

Корпус дифференциала - ST836623

1 - Трубная заглушка L100549
2 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
3 - Установочный штифт R32210
4 - Трубная заглушка R116373 Количество:3
5 - Фитинг переходника R39832
6 - Заглушка фитинга R84262 Количество:2
7 - Уплотнительное кольцо F3171R Количество:2 Посмотреть аналогичные детали
8 - Электромагнитный клапан RE211156
9 - Электромагнитный клапан RE211157
10 - Комплект уплотн. колец RE47392
11 - Скоба R211082
12 - Винт с головкой 19M7560 Количество:2 Примечание:M6 X 16
13 - Втулка R95612
14 - Кожух RE569784 Примечание:ORDER RE587466
15 - Кожух RE587466
16 - Заглушка 99M7059 Количество:4
Наверх
Сапун, корпус дифференциала - ST832844

1 - Уплотнительное кольцо 51M7042 Примечание:13.300 X 2.200 mm
2 - Фитинг переходника L213494
3 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
4 - Выпускной клапан AL117892
5 - Уплотнительное кольцо 51M7048 Примечание:29.600 X 2.900 mm
6 - Заглушка фитинга L205959
Наверх

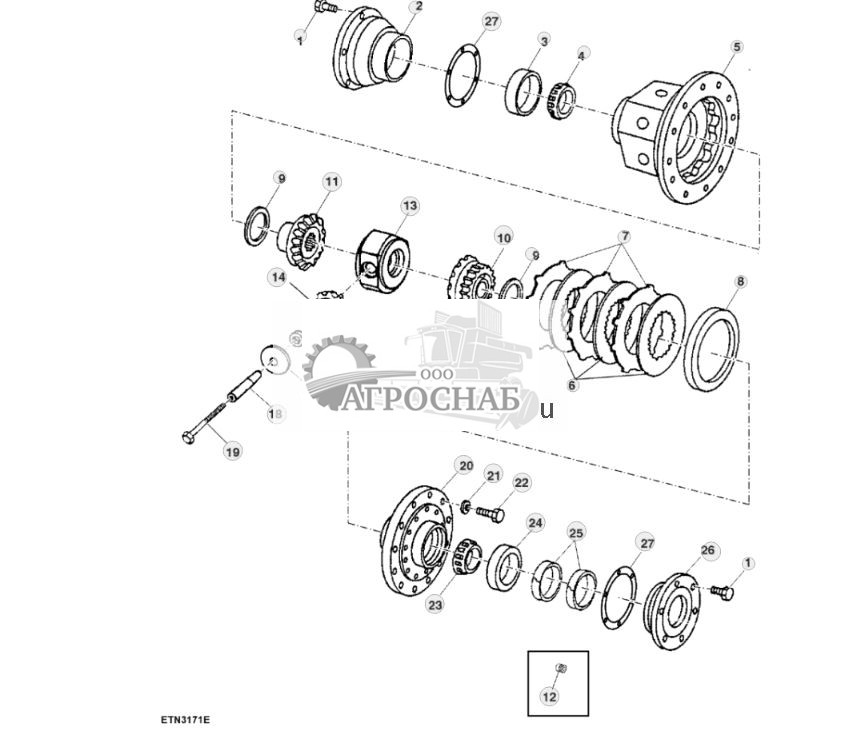

Дифференциал в сборе - ST723628

1 - Болт R251072 Количество:6
2 - Корп. подшипн. без подш. R93890
3 - Наружн. кольцо подшипн. JD8259
4 - Внутр. кольцо подшипника JD8954
5 - Корпус R129583
6 - Дисковое орудие RE294023 Количество:3
7 - Пластина муфты R34857 Количество:3
8 - Поршень R95116
9 - Упорная шайба R93623 Количество:2
10 - Коническая шестерня R66715
11 - Коническая шестерня R63477
12 - Заглушка AT107510
13 - Ступица R129557
14 - Ведущая шестерня R134726 Количество:3
15 - Игольчатый ролик R68171 Количество:69
16 - Шайба R68167 Количество:3
17 - Упорная шайба R59460 Количество:3
18 - Ось R134415 Количество:3
19 - Винт R134414 Количество:3
20 - Крышка R290636
21 - Шайба M123520 2
22 - Самофиксирующийся винт R552931 2 Примечание:SUB FOR R129585 APPL
23 - Внутр. кольцо подшипника JD8191
24 - Наружн. кольцо подшипн. JD8290
25 - Кольцо R39322 Количество:2 Посмотреть аналогичные детали
26 - Корп. подшипн. без подш. R93885
27 - Прокладка R46323 Примечание:TK = 0.076 mm (0.003")
27 - Прокладка R46324 Примечание:TK = 0.127 mm (0.005")
27 - Прокладка R46325 Примечание:TK = 0.254 mm (0.010")
Наверх
Масляный трубопровод блокировки дифференциала, с MFWD, задний, трансмиссия PowrQuad™ или CommandQuad™ - ST832967

1 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
2 - Фитинг переходника 38H5009
3 - Уплотнительное кольцо T77857 Количество:4
4 - Маслопровод AL167332 Примечание:ORDER AL224170
4 - Маслопровод AL224170
5 - Коленчатый патрубок 61M5017 Примечание:ORDER 38H5017, T77857 AND 51M7043
6 - Коленчатый патрубок 38H5017
7 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
8 - Маслопровод AL220702
9 - Фитинг переходника 61M5003 Примечание:ORDER 38H5003, T77857 AND 51M7043
10 - Фитинг переходника 38H5003
Наверх

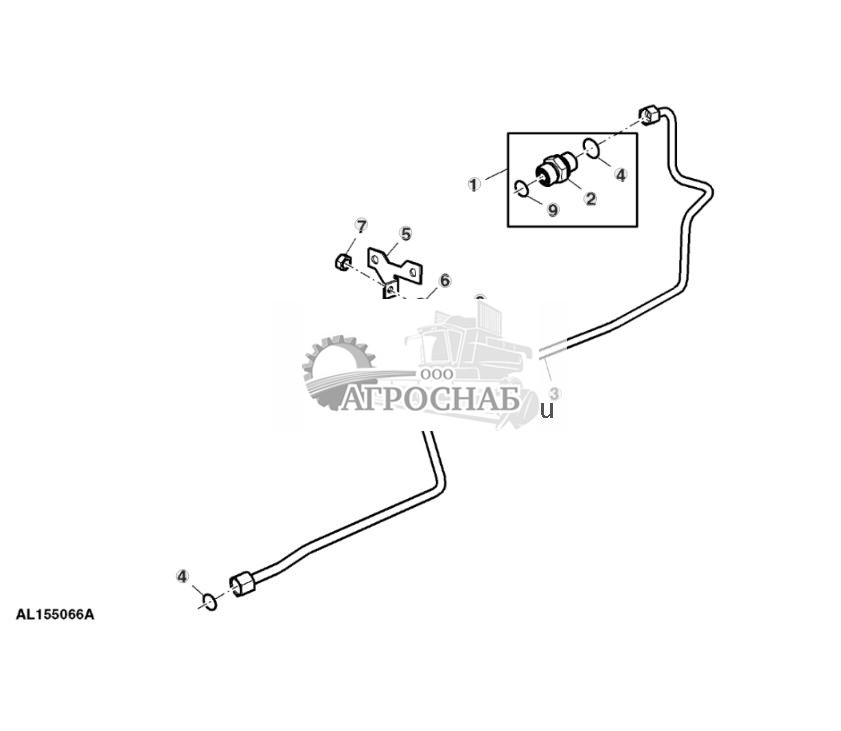

Маслопроводы устройства блокировки дифференциала, без механизма медленного хода, PowrQuad™ - ST450501

1 - Фитинг переходника 61M5003 Примечание:ORDER 38H5003, T77857 AND 51M7043
2 - Фитинг переходника 38H5003
3 - Маслопровод AL155075
4 - Уплотнительное кольцо T77857 Количество:2
5 - Карман L153819
6 - Скоба H75541
7 - Гайка 14M7273 Примечание:M8
8 - Винт с головкой 19M7162 Примечание:M8 X 16
9 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
Наверх

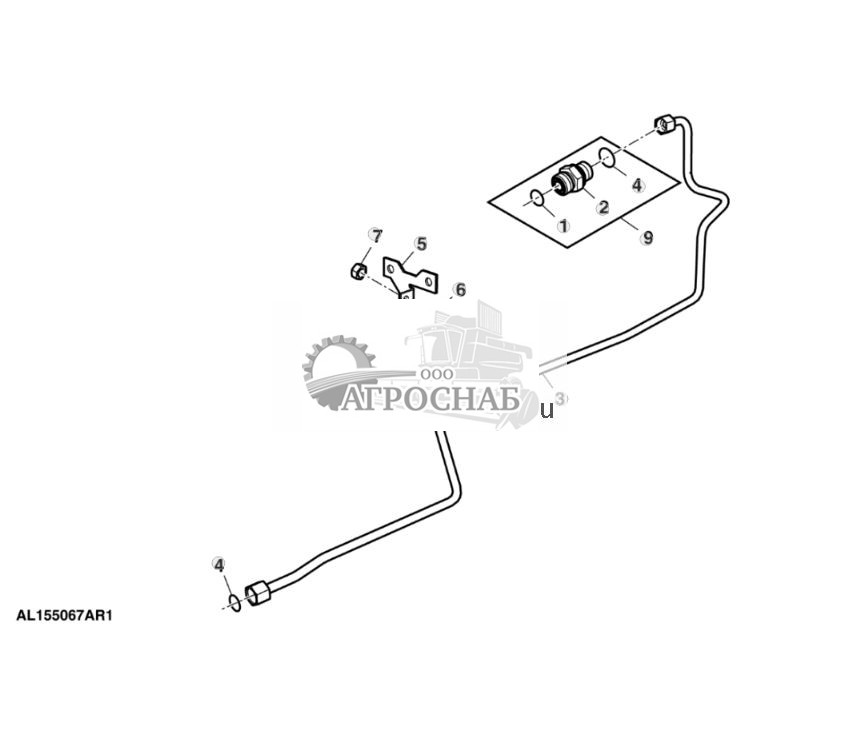

Маслопроводы устройства блокировки дифференциала, с механизмом медленного хода, PowrQuad™ - ST705226

1 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
2 - Фитинг переходника 38H5003
3 - Маслопровод AL155076
4 - Уплотнительное кольцо T77857 Количество:2
5 - Карман L153819
6 - Скоба H75541
7 - Гайка 14M7273 Примечание:M8
8 - Винт с головкой 19M7162 Примечание:M8 X 16
9 - Фитинг переходника 61M5003 Примечание:ORDER 38H5003, T77857 AND 51M7043
Наверх

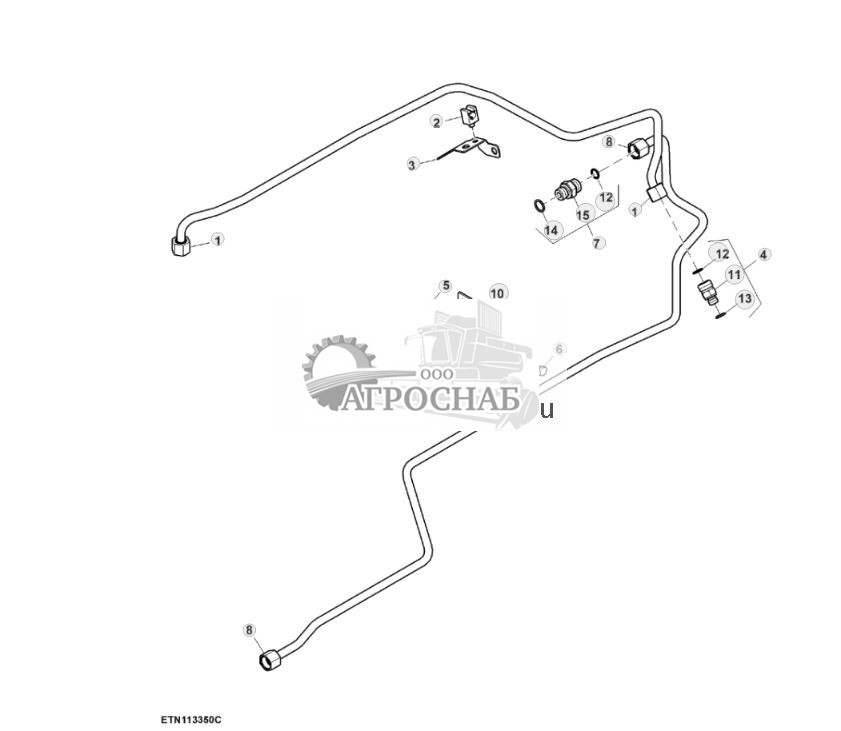

Блокировка дифференциала, масляные трубопроводы MFWD, CommandQuad™ - ST853741

1 - Маслопровод AL215945
2 - Скоба L214624
3 - Карман L170892
4 - Фитинг переходника 61M5009 Примечание:ORDER 38H5009, T77857 AND 51M7041
5 - Гайка 14M7273 Примечание:M8
6 - Винт с головкой 19M7162 Примечание:M8 X 16
7 - Фитинг переходника 61M5003 Примечание:ORDER T77857, 51M7043 AND 38H5003
8 - Маслопровод AL155075
9 - Скоба H75541
10 - Карман L153819
11 - Фитинг переходника 38H5009
12 - Уплотнительное кольцо T77857 Количество:2
13 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
14 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
15 - Фитинг переходника 38H5003
Наверх

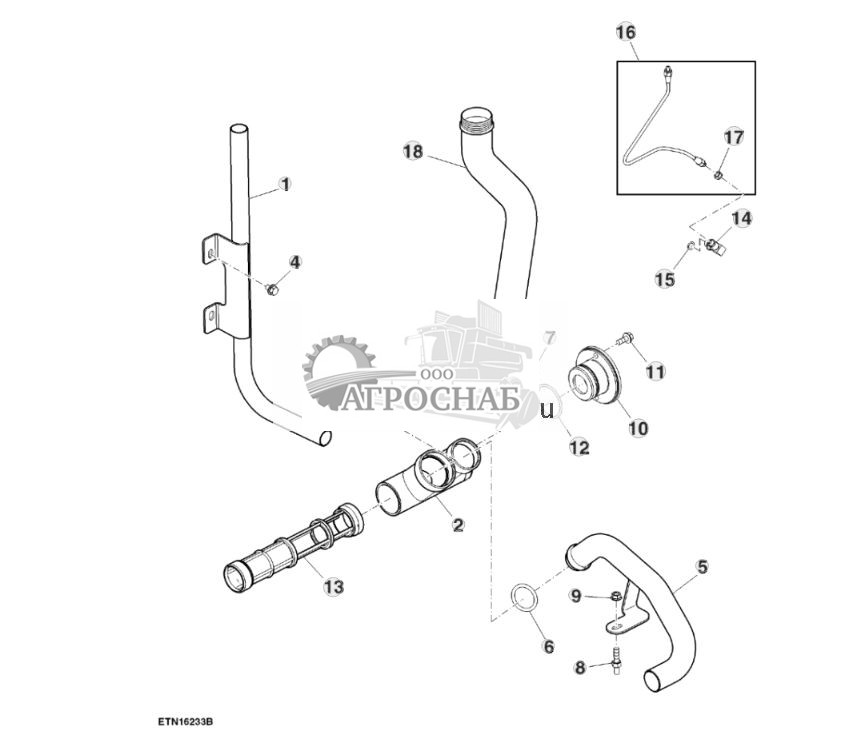

Маслопроводы, дифференциал - ST723682

1 - Линия RE252823
2 - Фитинг переходника R256902
3 - Уплотнительное кольцо R202936
4 - Винт T100529 Количество:2
5 - Маслопровод RE233542
6 - Уплотнительное кольцо A4540R
7 - Винт T106596
8 - Шпилька R517485
9 - Фланцевая гайка 14M7298 Примечание:M8
10 - Фитинг R234985
11 - Винт 19M7866 Количество:2 Примечание:M8 X 20
12 - Уплотнительное кольцо R26282
13 - Сито R256901
14 - Коленчатый патрубок AR26746
15 - Уплотнительное кольцо R26287 Посмотреть аналогичные детали
16 - Маслопровод RE33134
17 - Фитинг R27143 Количество:2
18 - Масляная трубка RE306793
Наверх
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия PowrQuad™, без пневматического тормоза прицепа - ST723217

1 - Толкающе-буксир. кабель AL207927 Примечание:ORDER AL207928
2 - Пружинное кольцо L219493 Количество:2 Примечание:SUB FOR L79076
3 - Вилка L79409
4 - Гайка 14M7273 Примечание:M8
5 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
6 - Крепление со штифтом L100027
7 - Кронштейн L111992
8 - Пружинное кольцо L79408
9 - Пружинное кольцо L80465
Наверх
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия PowrQuad™, с пневматическим тормозом прицепа - ST723211

1 - Крепление со штифтом L100027
2 - Пружинное кольцо L80465
3 - Кронштейн L111992
4 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
5 - Толкающе-буксир. кабель AL207928
6 - Пружинное кольцо L219493 Количество:2 Примечание:SUB FOR L79076
7 - Гайка 14M7273 Примечание:M8
8 - Вилка AL113333
9 - Пружинное кольцо L79408
Наверх
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия CommandQuad™, без пневматического тормоза прицепа - ST832979

1 - Толкающе-буксир. кабель AL207927 Примечание:ORDER AL207928
2 - Пружинное кольцо L219493 Количество:2 Примечание:SUB FOR L79076
3 - Вилка L79409
4 - Гайка 14M7273 Примечание:M8
5 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
6 - Крепление со штифтом L100027
7 - Кронштейн L214986
8 - Пружинное кольцо L79408
9 - Пружинное кольцо L80465
Наверх
Тянуще-толкающий трос, вспомогательный тормоз, трансмиссия CommandQuad™, с пневматическим тормозом прицепа - ST832989

1 - Крепление со штифтом L100027
2 - Пружинное кольцо L80465
3 - Кронштейн L214986
4 - Винт с головкой 19M7166 Количество:2 Примечание:M10 X 20
5 - Толкающе-буксир. кабель AL207928
6 - Пружинное кольцо L219493 Количество:2 Примечание:SUB FOR L79076
7 - Гайка 14M7273 Примечание:M8
8 - Вилка AL113333
9 - Пружинное кольцо L79408
Наверх
Зажим, тянуще-толкающий трос, вспомогательный тормоз - ST723145

1 - Зажимная скоба L115991
Наверх
Тормозные диски, задний мост - ST807701

1 - Тормоз R331403 Количество:2
2 - Упаковка R164990 Количество:2
3 - Тормоз R331779 Количество:2
4 - Тормозной диск RE324245 Количество:2
5 - Упаковка R126564 Количество:2
Наверх

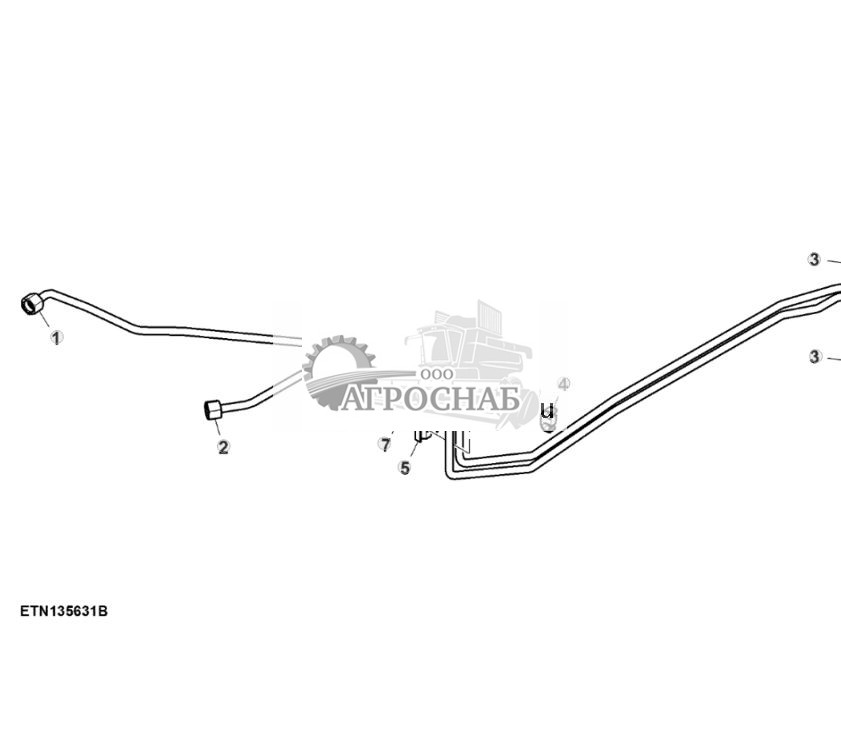

Маслопроводы, ножной тормоз - ST833147

1 - Тормозная линия AL213366
2 - Тормозная линия AL221719
3 - Скоба L110168 Количество:2
4 - Скоба L114543
5 - Скоба L169919 Количество:2
6 - Винт 19M7768 Примечание:M6 X 16
7 - Гайка 14M7272 Примечание:M6
Наверх

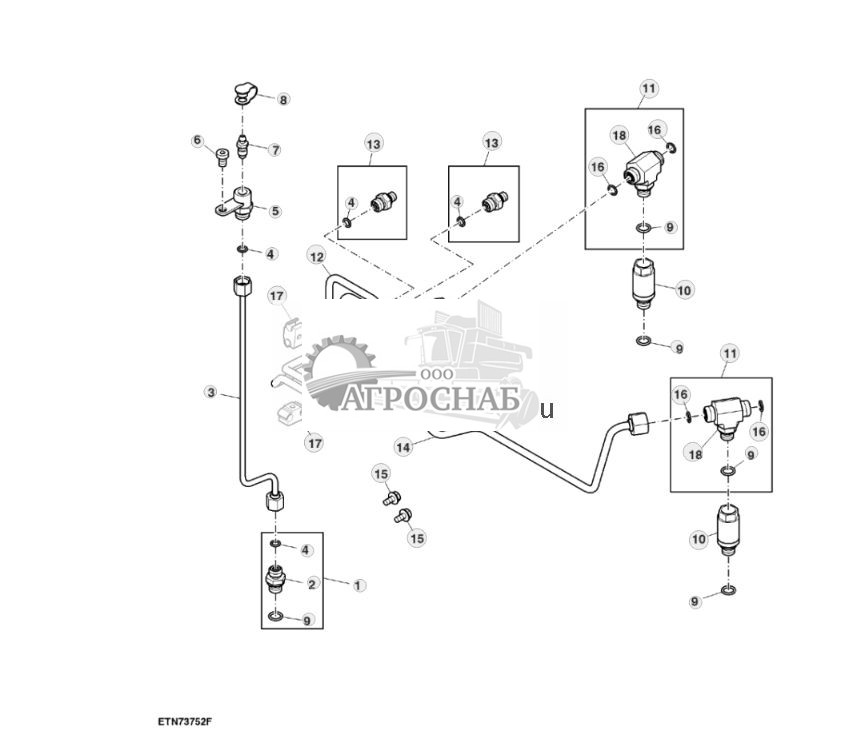

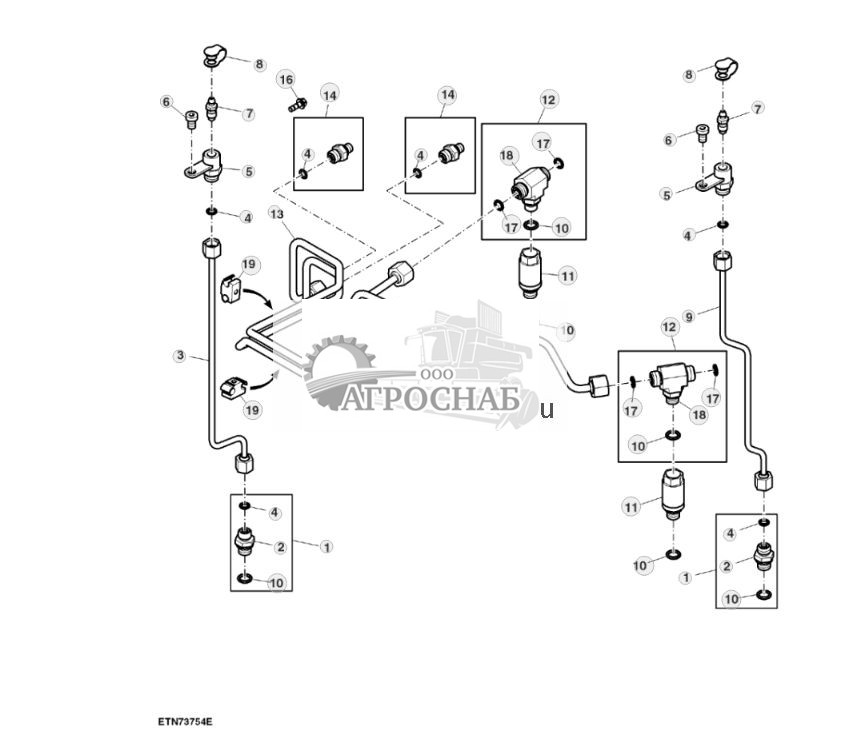

Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа, с тормозом переднего моста, с гидравлическим тормозом прицепа - ST723116

1 - Фитинг переходника 61M5011 Примечание:ORDER 38H5011, T77814 AND 51M7041
2 - Фитинг переходника 38H5011
3 - Тормозная линия AL206738 Примечание:ORDER AL214015
3 - Тормозная линия AL214015
4 - Уплотнительное кольцо T77814 Количество:4
5 - Стопор AL205992
6 - Винт 19M8493 Примечание:M8 X 12
7 - Выпускной клапан L102453
8 - Колпачок R47862
9 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
10 - Обратный клапан AL210816 Количество:2
11 - Тройник 61M5123 Количество:2 Примечание:ORDER 51M7041, (2) T77613 AND 38H5123
12 - Тормозная линия AL208081
13 - Фитинг переходника AL210050 Количество:2
14 - Тормозная линия AL208080 Примечание:ORDER AL214013
14 - Тормозная линия AL214013
15 - Винт 19M7774 Количество:2 Примечание:M6 X 12
16 - Уплотнительное кольцо T77613 Количество:4
17 - Скоба L57382 Количество:2
18 - Тройник 38H5123 Количество:2
Наверх

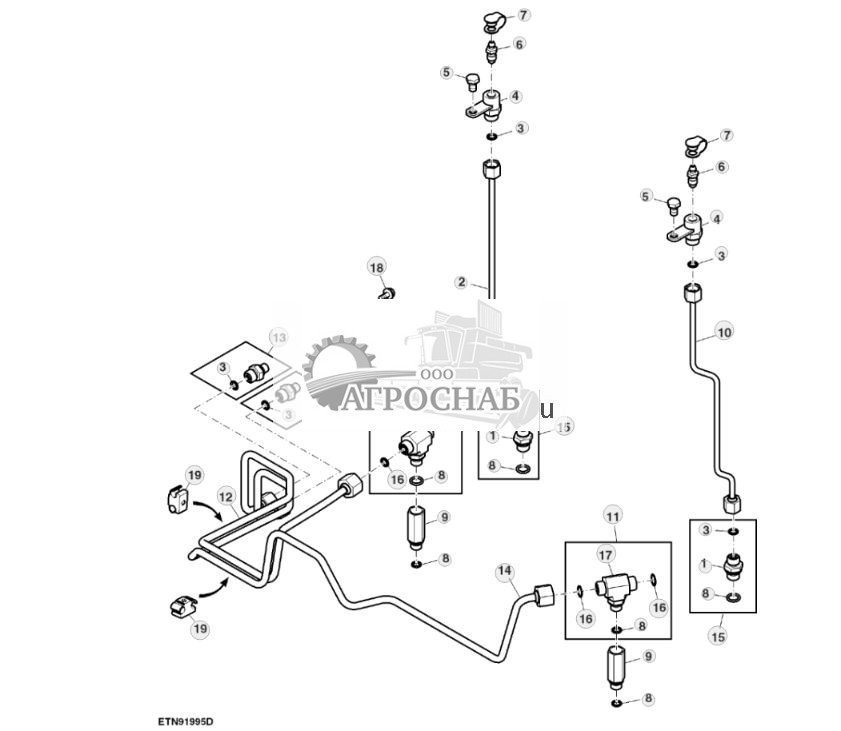

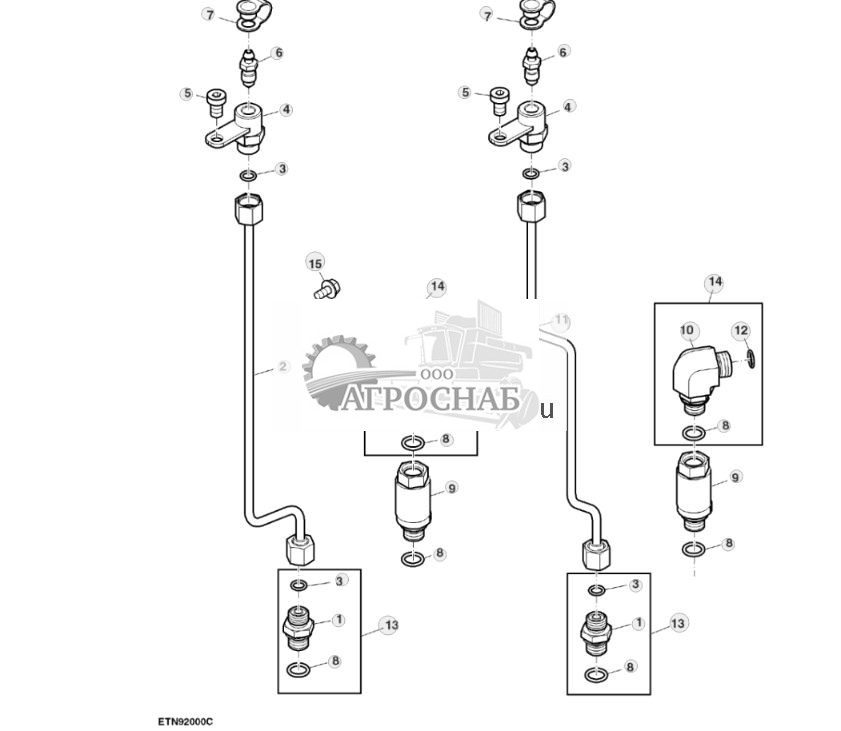

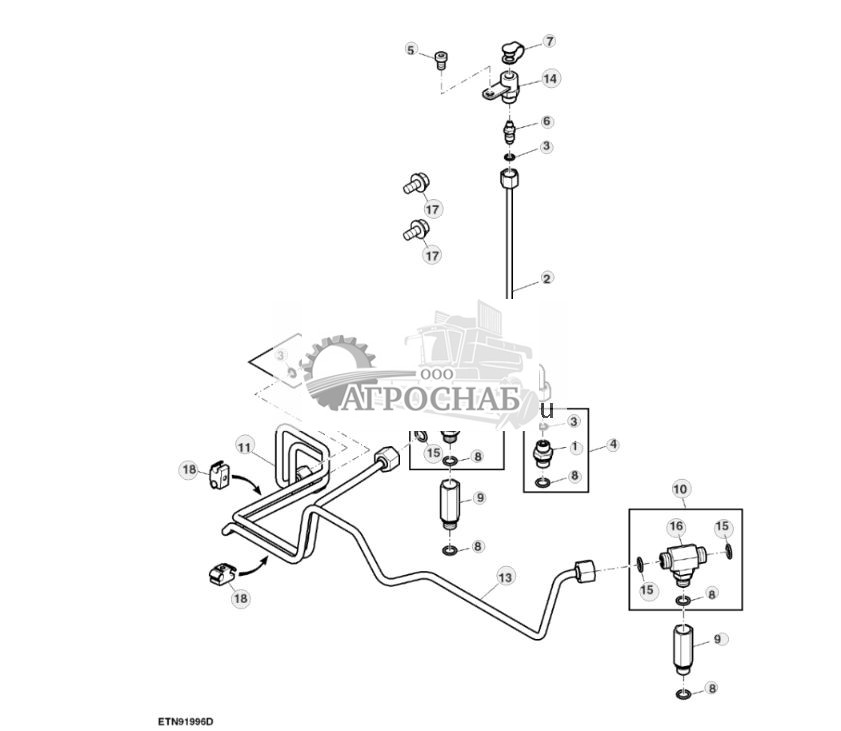

Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа, с гидравлическим тормозом прицепа - ST731028

1 - Фитинг переходника 38H5011
2 - Тормозная линия AL214015
3 - Уплотнительное кольцо T77814 Количество:4
4 - Фитинг переходника 61M5011
5 - Винт 19M8493 Примечание:M8 X 12
6 - Выпускной клапан L102453
7 - Колпачок R47862
8 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
9 - Фитинг L206973 Количество:2
10 - Тройник 61M5123 Количество:2 Примечание:ORDER 38H5123, (2) T77613 AND 51M7041
11 - Тормозная линия AL208081
12 - Фитинг переходника AL210050 Количество:2
13 - Тормозная линия AL214013
14 - Стопор AL205992
15 - Уплотнительное кольцо T77613 Количество:4
16 - Тройник 38H5123 Количество:2
17 - Винт 19M7774 Количество:2 Примечание:M6 X 12
18 - Скоба L57382 Количество:2
Наверх

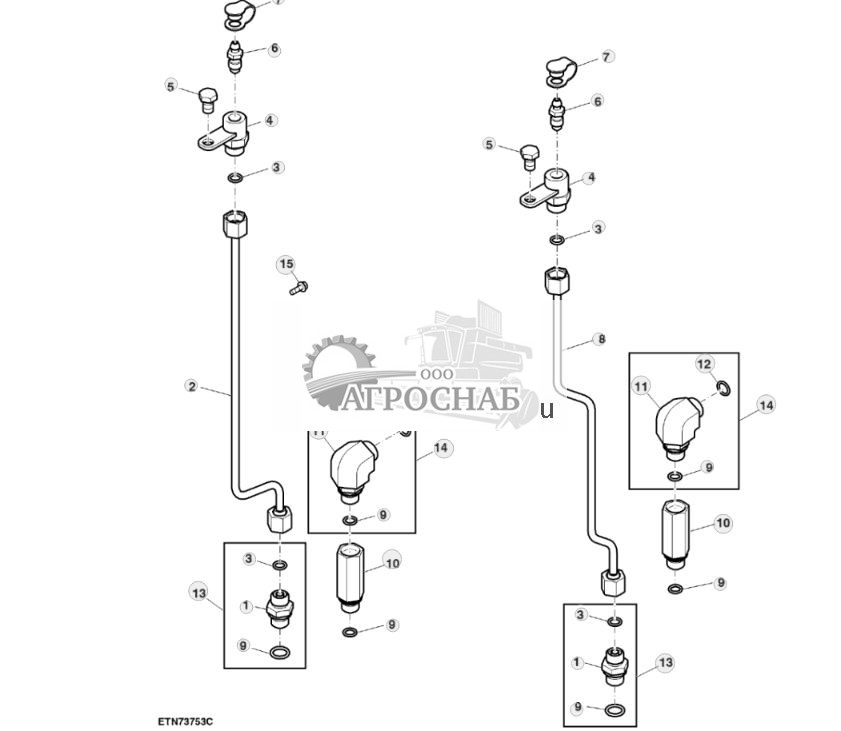

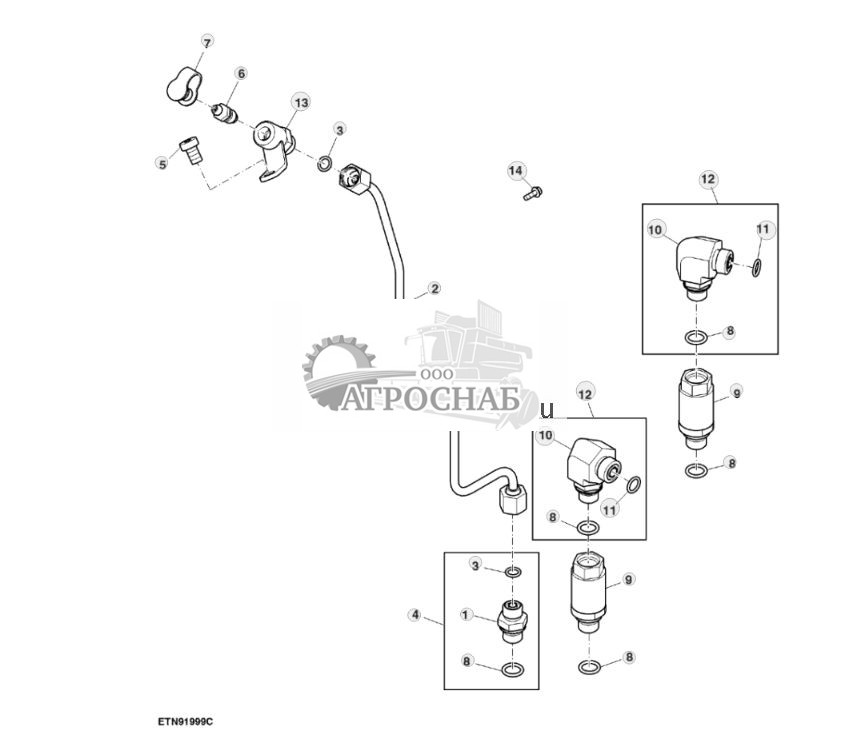

Выпускные магистрали магистрали сервоуправления, ножной тормоз, с тормозом переднего моста, с гидравлическим тормозом прицепа - ST731029

1 - Фитинг переходника 38H5011
2 - Тормозная линия AL214015
3 - Уплотнительное кольцо T77814 Количество:2
4 - Фитинг переходника 61M5011 Примечание:ORDER 38H5011, T77814 AND 51M7041
5 - Винт 19M8493 Примечание:M8 X 12
6 - Выпускной клапан L102453
7 - Колпачок R47862
8 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
9 - Обратный клапан AL210816 Количество:2
10 - Коленчатый патрубок 38H5016 Количество:2
11 - Уплотнительное кольцо T77613 Количество:2
12 - Коленчатый патрубок 61M5016 Количество:2
13 - Стопор AL205992
14 - Винт 19M7774 Количество:2 Примечание:M6 X 12
Наверх

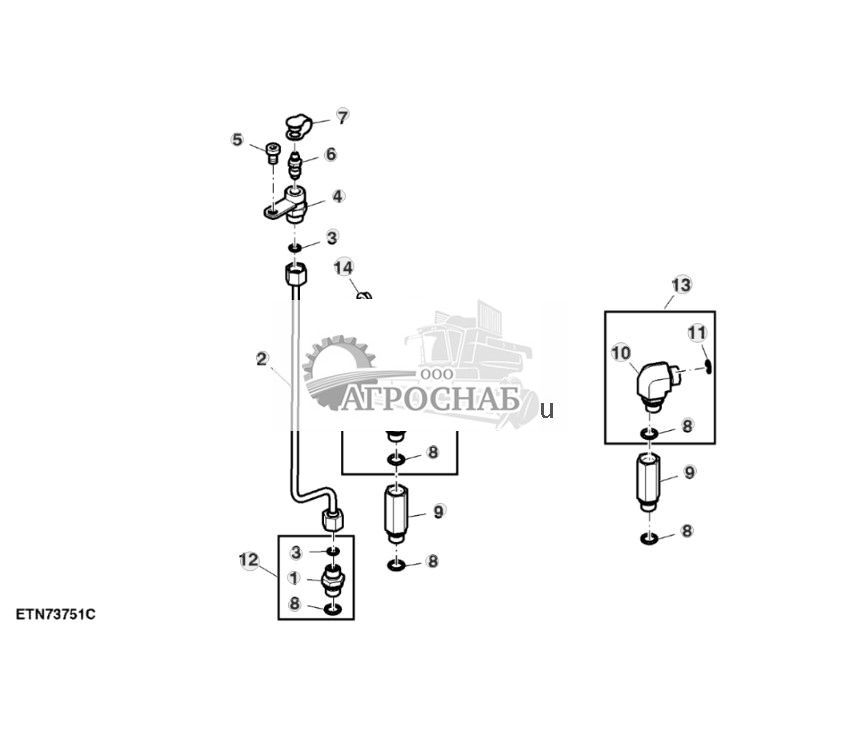

Выпускные магистрали магистрали сервоуправления, ножной тормоз, с гидравлическим тормозом прицепа - ST730720

1 - Фитинг переходника 38H5011
2 - Тормозная линия AL214015
3 - Уплотнительное кольцо T77814 Количество:2
4 - Стопор AL205992
5 - Винт 19M8493 Примечание:M8 X 12
6 - Выпускной клапан L102453
7 - Колпачок R47862
8 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
9 - Фитинг L206973 Количество:2
10 - Коленчатый патрубок 38H5016 Количество:2
11 - Уплотнительное кольцо T77613 Количество:2
12 - Фитинг переходника 61M5011 Примечание:ORDER 38H5011, T77814 AND 51M7041
13 - Коленчатый патрубок 61M5016 Количество:2
14 - Винт 19M7774 Количество:2 Примечание:M6 X 12
Наверх
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа, с тормозом переднего моста - ST723106

1 - Фитинг переходника 61M5011 Количество:2
2 - Фитинг переходника 38H5011 Количество:2
3 - Тормозная линия AL206738 Примечание:ORDER AL214015
3 - Тормозная линия AL214015
4 - Уплотнительное кольцо T77814 Количество:6
5 - Стопор AL205992 Количество:2
6 - Винт 19M8493 Количество:2 Примечание:M8 X 12
7 - Выпускной клапан L102453 Количество:2
8 - Колпачок R47862 Количество:2
9 - Тормозная линия AL206734 Примечание:ORDER AL214014
9 - Тормозная линия AL214014
10 - Уплотнительное кольцо 51M7041 Количество:6 Примечание:11.300 X 2.200 mm
11 - Обратный клапан AL210816 Количество:2
12 - Тройник 61M5123 Количество:2
13 - Тормозная линия AL208081
14 - Фитинг переходника AL210050 Количество:2
15 - Тормозная линия AL208080 Примечание:ORDER AL214013
15 - Тормозная линия AL214013
16 - Винт 19M7774 Количество:2 Примечание:M6 X 12
17 - Уплотнительное кольцо T77613 Количество:4
18 - Тройник 38H5123 Количество:2
19 - Скоба L57382 Количество:2
Наверх
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с пневматическим тормозом прицепа - ST731023

1 - Фитинг переходника 38H5011 Количество:2
2 - Тормозная линия AL214015
3 - Уплотнительное кольцо T77814 Количество:6
4 - Стопор AL205992 Количество:2
5 - Винт 19M8493 Количество:2 Примечание:M8 X 12
6 - Выпускной клапан L102453 Количество:2
7 - Колпачок R47862 Количество:2
8 - Уплотнительное кольцо 51M7041 Количество:6 Примечание:11.300 X 2.200 mm
9 - Фитинг L206973 Количество:2
10 - Тормозная линия AL214014
11 - Тройник 61M5123 Количество:2 Примечание:ORDER 38H5123, (2) T77613 AND 51M7041
12 - Тормозная линия AL208081
13 - Фитинг переходника AL210050 Количество:2
14 - Тормозная линия AL214013
15 - Фитинг переходника 61M5011 Количество:2 Примечание:ORDER 38H5011, T77814 AND 51M7041
16 - Уплотнительное кольцо T77613 Количество:4
17 - Тройник 38H5123 Количество:2
18 - Винт 19M7774 Количество:2 Примечание:M6 X 12
19 - Скоба L57382 Количество:2
Наверх
Выпускные магистрали магистрали сервоуправления, ножной тормоз, с тормозом переднего моста - ST731030

1 - Фитинг переходника 38H5011 Количество:2
2 - Тормозная линия AL214015
3 - Уплотнительное кольцо T77814 Количество:4
4 - Стопор AL205992 Количество:2
5 - Винт 19M8493 Количество:2 Примечание:M8 X 12
6 - Выпускной клапан L102453 Количество:2
7 - Колпачок R47862 Количество:2
8 - Уплотнительное кольцо 51M7041 Количество:6 Примечание:11.300 X 2.200 mm
9 - Обратный клапан AL210816 Количество:2
10 - Коленчатый патрубок 38H5016 Количество:2
11 - Тормозная линия AL214014
12 - Уплотнительное кольцо T77613 Количество:2
13 - Фитинг переходника 61M5011 Количество:2 Примечание:ORDER 38H5011, T77814 AND 51M7041
14 - Коленчатый патрубок 61M5016 Количество:2
15 - Винт 19M7774 Количество:2 Примечание:M6 X 12
Наверх
Выпускные магистрали магистрали сервоуправления, ножной тормоз - ST730722

1 - Фитинг переходника 38H5011 Количество:2
2 - Тормозная линия AL214015
3 - Уплотнительное кольцо T77814 Количество:4
4 - Стопор AL205992 Количество:2
5 - Винт 19M8493 Количество:2 Примечание:M8 X 12
6 - Выпускной клапан L102453 Количество:2
7 - Колпачок R47862 Количество:2
8 - Тормозная линия AL214014
9 - Уплотнительное кольцо 51M7041 Количество:6 Примечание:11.300 X 2.200 mm
10 - Фитинг L206973 Количество:2
11 - Коленчатый патрубок 38H5016 Количество:2
12 - Уплотнительное кольцо T77613 Количество:2
13 - Фитинг переходника 61M5011 Количество:2 Примечание:ORDER 38H5011, T77814 AND 51M7041
14 - Коленчатый патрубок 61M5016 Количество:2
15 - Винт 19M7774 Количество:2 Примечание:M6 X 12
Наверх
Переходной фитинг, быстросъемные соединители - ST723088

1 - Фитинг переходника AL156432 Количество:2
2 - Уплотнительное кольцо T77613 Количество:2
Наверх
Задний мост, с фланцем - ST875376

1 - Корпус R156484 Количество:2
2 - Трубная втулка 15H681 Количество:2 Примечание:1/8"
3 - Смазочная арматура JD7781 Количество:2
4 - Сальник RE14243 Количество:2
5 - Наружн. кольцо подшипн. JD8248 Количество:2
6 - Наружн. кольцо подшипн. JD8254
7 - Компенсационное кольцо R70206 Количество:2
8 - Сальник RE238666 Количество:2
9 - Ось R305697 Количество:2
10 - Внутр. кольцо подшипника R232685 Количество:2
11 - Внутр. кольцо подшипника JD8951 Количество:2
12 - Установочный штифт R54380 Количество:4
Наверх
Задний мост, с фланцем - ST875379

1 - Корпус R557264 Количество:2
2 - Трубная втулка 15H681 Количество:2 Примечание:1/8"
3 - Смазочная арматура JD7781 Количество:2
4 - Сальник RE14243 Количество:2
5 - Наружн. кольцо подшипн. JD8248 Количество:2
6 - Наружн. кольцо подшипн. JD8254 Количество:2
7 - Компенсационное кольцо R70206 Количество:2
8 - Сальник RE238666 Количество:2
9 - Ось R305697 Количество:2
10 - Внутр. кольцо подшипника R232685 Количество:2
11 - Внутр. кольцо подшипника JD8951 Количество:2
12 - Установочный штифт R54380 Количество:4
13 - Смазочная арматура L217613 Количество:2
Наверх
Шестерня, главная передача - ST831812

1 - Шайба F2380R Количество:4
2 - Наружн. кольцо подшипн. JD7292 2
3 - Внутр. кольцо подшипника JD7378 2
4 - Винт с головкой R113494 Количество:6
5 - Шайба R122193 Количество:6
6 - Водило сателлитов R153611 Количество:2
7 - Колпачок R162308 Количество:2
8 - Прокладка R61461 Количество:4 Примечание:TK = 0.076 mm (0.0029”)
8 - Прокладка R59439 Количество:4 Примечание:TK = 0.13 mm (0.005”)
8 - Прокладка R79989 Количество:4 Примечание:TK = 0.178 mm (0.0069”)
8 - Прокладка R59440 Количество:6 Примечание:TK = 0.51 mm (0.019”)
9 - Пластина R62498 Количество:2
10 - Прокладка R71712 Количество:2
11 - Распорная втулка R93173 Количество:2
12 - Винт с головкой R94714 Количество:2
13 - Сателлит планет. передачи R94897 Количество:6
14 - Ось R199447 Количество:2
15 - Зубчатый венец R263069 Количество:2
16 - Установочный штифт R54380 Количество:4
Наверх
Крепежные детали, задний мост - ST836783

1 - Стержень L156614 Количество: 10
2 - Винт с головкой R162903 4
Наверх
